Vlastní zpracování kovové desky




Podrobnosti o produktu
Série plechů je řada produktů vyrobených z plechu (Tloušťka obvykle mezi 0,5 mm a 6 mm, běžné materiály zahrnují ocel, hliník, měď atd.) jako suroviny, zpracované přes válcování, lisování, řezání a další procesy, široce používané ve stavebnictví, automobilovém průmyslu, elektronice, domácích spotřebicích a dalších oborech. Tyto produkty jsou vysoce kujné, lehké anáklady-efektivní a lze jej přizpůsobit velikostí, tvarem a funkcí podle poptávky, jako je ohýbání, lisování za účelem vytváření složitých strukturnebo integrace svařování, montáže a dalších procesů pro splnění scénářů specifického použití.
Typy přesnosti-Vyrobené díly plechu

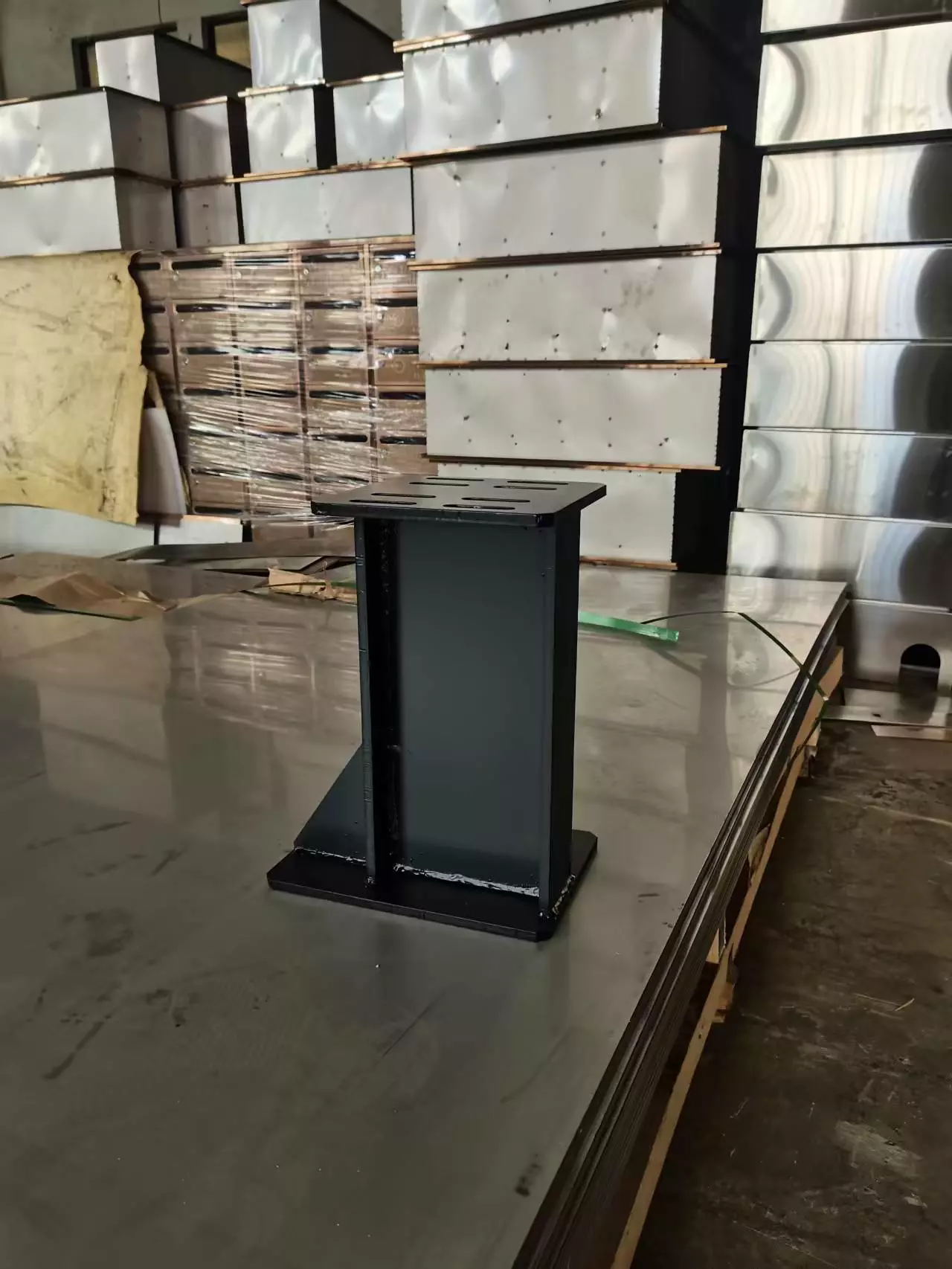

Svary
Kovové části, které byly spojeny svařováním, se obvykle označují jako svary. Mohou se skládat z libovolného počtu kusů a velikost se může velmi lišit v závislostina jejich zamýšleném použití. Když se spojí více svarů, často s dalšími částmi, jako jsou držákynebo panely,nazývají se plechové kovové sestavy.

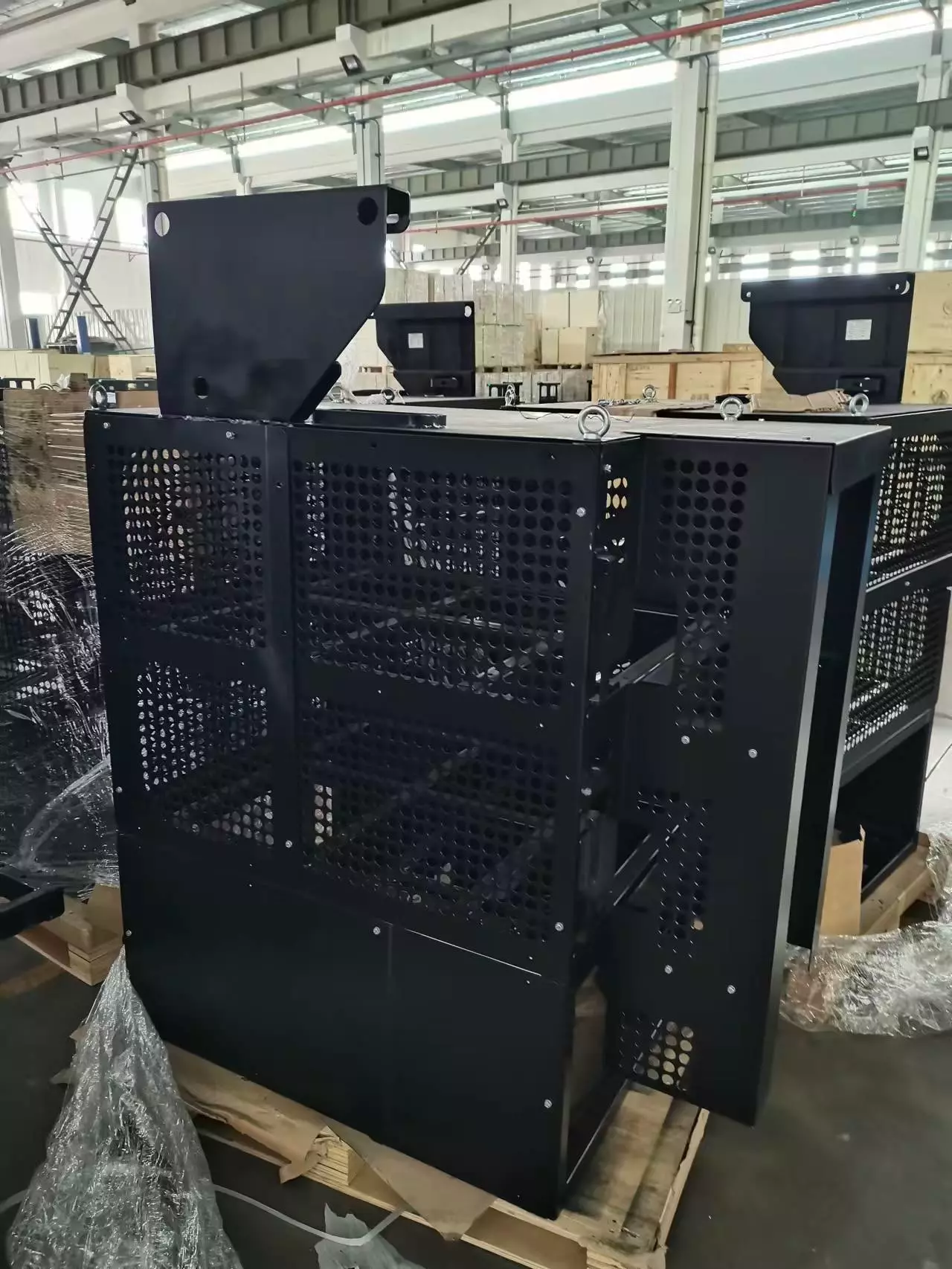

Kovové sestavy
Tento termín vedl ke zmatku pro vícenež jednu osobu, protože shromáždění může odkazovatna produkt, procesnebo službu. Například EVS Metalnabízí montážní a integrační služby, což znamená, že existuje oddělení, které se specializujena montáž (jako proces) Kovové díly a svary do větších produktů. Tyto větší produkty, které byly sestaveny, se častonazývají “shromáždění” (nebo “An” shromáždění), což znamená, že jsou tvořeny sbírkou menších částí, které byly spojeny jakýmkoli způsobem, včetně svařování, upevnění,nýtovánínebo dokonce lepení pomocí určitých průmyslových adhezivních materiálů.
Kovová sestava může odkazovatna obrovskou škálu sestavených produktů. Často se skládají z kombinace svarů, které jsou spojeny s jednotlivými částmi, jako jsou držákynebo panely, a vytvoří hotovou položku, včetně příloh, jako jsou stojanyna servery, skříněnebo vozíky.
Držáky plechu
Konzoly jsou velmi užitečným typem plechu. Závorky mohou být vyrobeny téměř v jakékoli velikosti v závislostina požadavcích projektu. Menší držáky se používají pro výrobky, jako jsou police krytu, zatímco větší jsounalezeny ve strukturálních ocelových projektech.
Kovové držáky také přicházejí v různých tvarech určených pro konkrétní účely. Z-Například držáky se obecně používají při montáži posunutí rovnoběžných povrchů v kovovém krytu. Na druhé straně držáky gussetu obvykle tvoří trojúhelníkový tvar a mají dodávat další sílu a rigiditu ve svarunebo sestavení. L-Konzoly se často používají, pokud jenutnénamontovat svislou součástna vodorovnou plochu (nebo vodorovné komponentyna svislé povrchy,na to přijde), a jsou užitečné pro montáž polic v krytu. Mezi další běžné typy držáků patří závorky (Podobně jako z-závorky) a u-závorky (Používá se pro montáž paralelních povrchů).
Kovové závěsy
Kovové závěsy umožňují pohyb mezi dvěma částmi kovové sestavynebo hotovým produktem tím, že umožňují, aby se obě částinebo povrchy otáčely kolem pevného bodu osy. Nejběžnějším typem pantů umožňuje otevřít a zavřít dveřenebo víko, jako jsou ty, které senacházejína skříňkách a krabicích. Závěs může být vyroben z oceli i hliníku a volba kovu do značné míry závisína aplikaci. Hliník je lehčí, alene tak silný jakonerezová ocel; Protože všaknerezil, je to dobrá volba pro produkty, které senamočínebo mají být umístěnyna vlhkých místech. Zatímco ocel lze použít venku,není to vždynejlepší volba pro tyto projekty. Je však téměř vždynutné používat ocel pro strukturální projekty, jako jsou mosty, bez ohleduna životní prostředí.
Podpory průmyslového kovu
Podpory kovů se používají pro mnoho aplikací, ale tento štítek má tendenci odkazovatna strukturální ocelové díly používané při konstrukci. Mohou zahrnovat paprsky, póly, určité typy držáků, potrubí a trubek.
Komerční kovové rámy
Kovové rámy jsou typem svařování a/nebo montáž. Jsou k dispozici v celé řadě velikostí a typů v závislostina jejich zamýšleném použití. Kovové rámy mohou být vyrobeny ze strukturální oceli pro stavební projektynebo jiné průmyslové aplikace. Součástí kategorie rámečků jsou však také menší rámy, jako jsou pro dveře, okna, regálynebo dokonce sestavy, jako jsou určité druhy vozíků, a lze je vyrábět pomocí kovů, jako jenerezová ocelnebo hliník.
Vyráběné kovové paže
Kovové zbraně mohou být vyrobeny z kombinace dílů, svarůnebo sestav, v závislostina tom, jak složité jsou. Vyráběné paže zahrnují manipulaci/Manipulátorská ramena, ve svislýchnebo horizontálních orientacích, s rockeremnebo dvojitým-Rocker Suspensions. Mohou býtnapájeny elektrickými, pneumatickýminebo hydraulickými systémy. Mezi další typy zbraní patří ty pro různé typy osvětlení, od velkých průmyslových světel a architektonických stylů až po jednodušší stolní lampy.

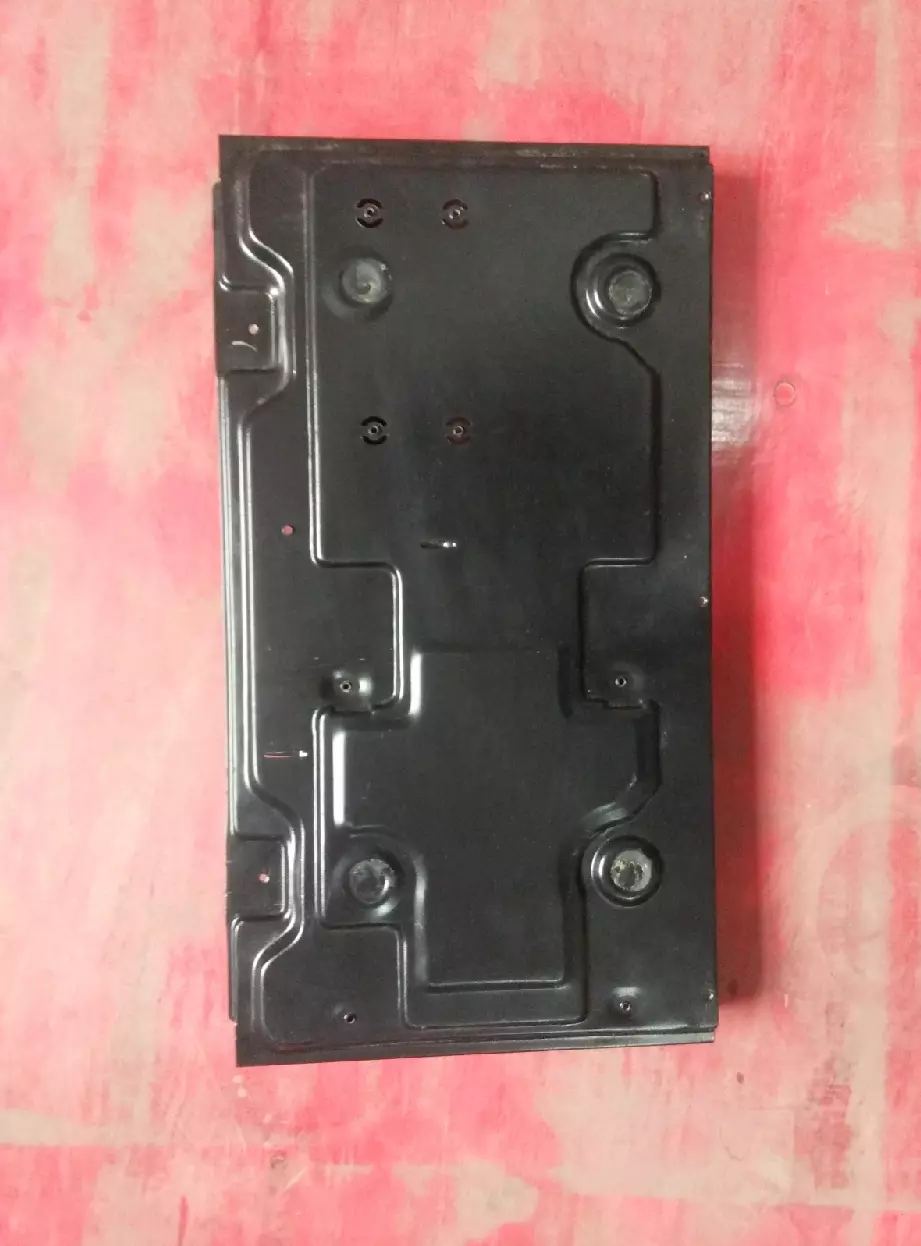

Vyrobená kovová víka a kryty
Kovová víka jsou přesně to, jak zní — Obal, který se hodínad jiným objektem, aby se utěsnil, zabezpečilnebo zavřel. Odpadky mohou víčka, kruhový šroub-Horní víčka kanystrů, kryty kovových pojistek a dveře kovové skříně jsou všechny typy víček.
8 tipů pronavrhování přesných částí plechu
1. Návrh příruby dostatečně dlouho pro konkrétní tloušťku materiálu
Když část vyžaduje ohýbání plechu, je důležité mít dostatek materiálu k dosažení přes tiskovou brzdu V-tvarovaná matrice, která je obvyklenastavenana 5-8krát větší tloušťka materiálu.
Zemřítnakonec určuje, jak krátké mohou být příruby. Nejlepší praxí je znásobit tloušťku materiálu o 8 anavrhnout příruby, aby byly asi polovinou tohoto měření, aby se zajistilo, že materiál dosáhne druhé strany.
2. Vyvarujte senavrhování funkcí příliš blízko k ohybům
V-Die také určuje, kde by měly být funkcenavrženy při vlastní výrobě. Pokud jsou funkce příliš blízko k ohnuté oblasti, mohou se během ohybového procesunatahovatnebo deformovat.
Abychom se vyhnuli tomuto výsledku, doporučujeme umístit funkce mimo zemřít značným množstvím, 1,5x tloušťka materiálu plus vnitřní poloměr ohybu, přesněji. Tento výpočet obvykle odpovídá 3-4x tloušťka materiálu při použití 5- 8x tloušťka materiálu pro velikost matrice. S zvyšováním velikosti ohybu se však zvyšuje.
3. Používejte snadno dostupné materiály
Podívejte sena partnera Precision Sheet Metal Fabrication a zjistěte, které materiály mají v současné doběna skladě. Pokud máte určitou flexibilitu ohledně materiálu, který používáte, držte se s tím, který je snadno dostupný pro odstranění jakýchkoli problémů s získáváním a získání vaší role rychleji.
V Ameritexu máme 304nerezové oceli,nerezovou ocel 316, 5052 hliníku, 6061 hliníku, ocel A36, 1008 uhlíkovou ocel a uhlíkovou ocel stupně 50.
4. Nakreslete svůj model jako plech
Přinavrhování plechové části musí být všechny funkce stejná tloušťka, protože pocházejí z jediného kusu plechu.
Nakreslete svůj model jako plech v softwaru CAD zajistí rovnoměrnou tloušťku a reliéfy ohybu podle potřeby, aby se zabránilo deformaci kovuna ohybových liniích.
5. poloměr ostrých rohů
Kdykoli je to možné, položte malý poloměrna ostré body, abyste získali čistič-vypadající část. Tato menší změna zajišťuje plynulejší proces řezání laseru tím, že umožňuje laseru rychle a snadno měnit pokyny.
Ve většině případů mohou být tyto malé vizuální změny dostatečně malé, aby byly téměřnezjistitelnéna konečném produktu.
6. Buďte flexibilní o poloměru ohybu
Pokud je konkrétní poloměr ohybu rozhodující pro funkčnost vaší vlastní výroby, může váš partner pro výrobu plechů z plechu investovat do vlastníchnástrojů k dosažení konkrétní kombinace úderů a smrti.
Na druhou stranu, pokud máte určitou flexibilitu ohledně poloměru ohybu, budou moci hned pracovat pomocí standardníchnástrojů, které již mají.
7. Poskytněte kresbu kromě modelu
Modely jsou důležité, alenestačí samy o sobě. Přesné obchody s výrobou plechů také potřebují kresby s poznámkami s podrobnostmi o instalaci hardwaru, poklepáním otvorů, hloubky proti kontrapustu, potřebám obrábění CNC a další specifikace.
Jakonáš go slouží anotovaný výkres-Chcete -li přesně vybudovat vlastní výrobu.
8. Ponechte prostor pronástroje k ohýbání součásti
Seznamte se s tím, jak úder a umírání interagují s kusem plechu, anezapomeňte ponechat prostor pronástroje, aby ohýbal vaši část.
